8801-3

Le GUDE 8801‑3 est un Automatic Transfer Switch IP destiné à assurer une alimentation électrique redondante et sécurisée pour les équipements IT, réseau et audiovisuels critiques. Il permet la commutation automatique entre deux sources d’alimentation indépendantes en cas de défaillance de la source principale, garantissant ainsi une haute disponibilité des systèmes connectés.

Le 8801‑3 dispose de deux entrées secteur IEC C20 distinctes, correspondant aux alimentations A et B. En cas de coupure, de perte de phase ou de décalage de phase sur l’alimentation principale, le système bascule automatiquement vers la source secondaire avec un temps de transfert typique de quelques millisecondes. Lorsque l’alimentation principale redevient stable, le retour automatique peut être configuré.

Ce modèle est équipé de 11 sorties électriques au total, réparties comme suit :

• 10 prises IEC C13 (10 A)
• 1 prise IEC C19 (16 A)

Quatre des prises IEC C13 sont protégées par un fusible thermique intégré afin de prévenir les dommages liés aux surcharges. Les sorties sont conçues pour alimenter des équipements critiques nécessitant une continuité de service.

Le GUDE 8801‑3 intègre des fonctions avancées de mesure électrique, incluant la surveillance de la consommation énergétique, du courant, de la tension, de la fréquence, du facteur de puissance et du courant résiduel de type A. Deux compteurs d’énergie sont disponibles, dont un réinitialisable, permettant un suivi précis de l’utilisation électrique.

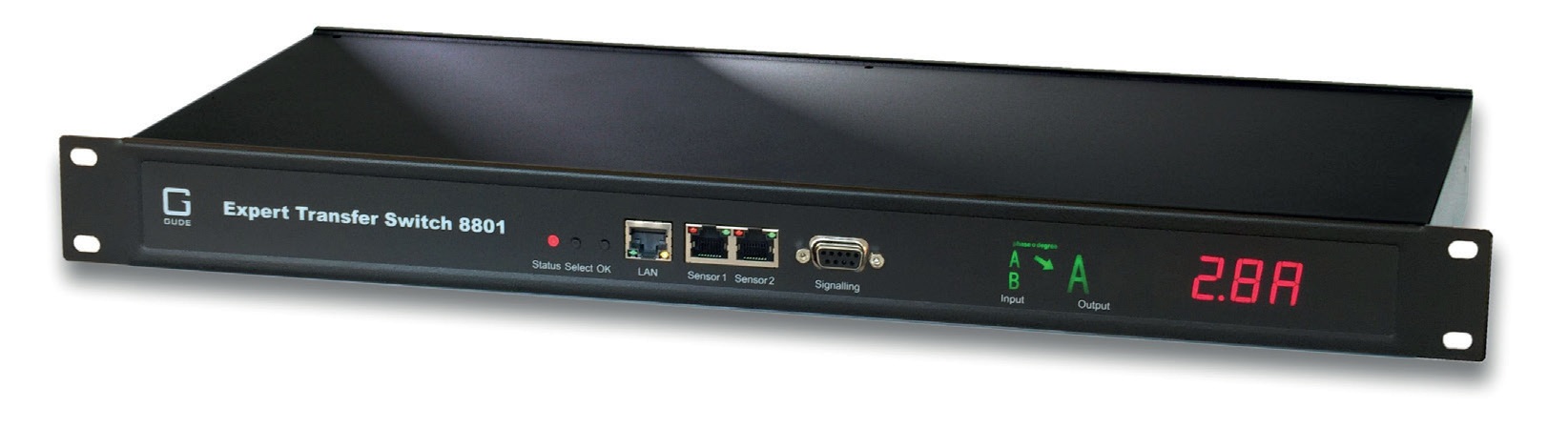

Un afficheur LED en face avant fournit des informations claires sur l’état des alimentations, le courant total, l’adresse IP, les données des capteurs et les messages d’erreur. L’appareil dispose également de deux ports capteurs RJ45 pour la surveillance environnementale, notamment de la température, de l’humidité et de la pression atmosphérique.

Le 8801‑3 se gère via Ethernet TCP/IP et prend en charge de nombreux protocoles réseau standards, permettant son intégration dans des systèmes de supervision IT, DCIM ou de contrôle audiovisuel. Il est conçu pour un fonctionnement continu en baie 19 pouces au format 1U.

Points clés

• Automatic Transfer Switch IP pour alimentation redondante
• 2 entrées secteur IEC C20 (A et B)
• 10 prises IEC C13 (10 A) et 1 prise IEC C19 (16 A)
• Basculement automatique entre sources en cas de défaillance
• Mesure électrique avancée et détection de courant résiduel
• Surveillance environnementale via capteurs externes

Applications typiques

• Baies serveurs à alimentation redondante
• Data centers et infrastructures IT critiques
• Équipements réseau nécessitant haute disponibilité
• Installations audiovisuelles professionnelles sensibles
