2314-1

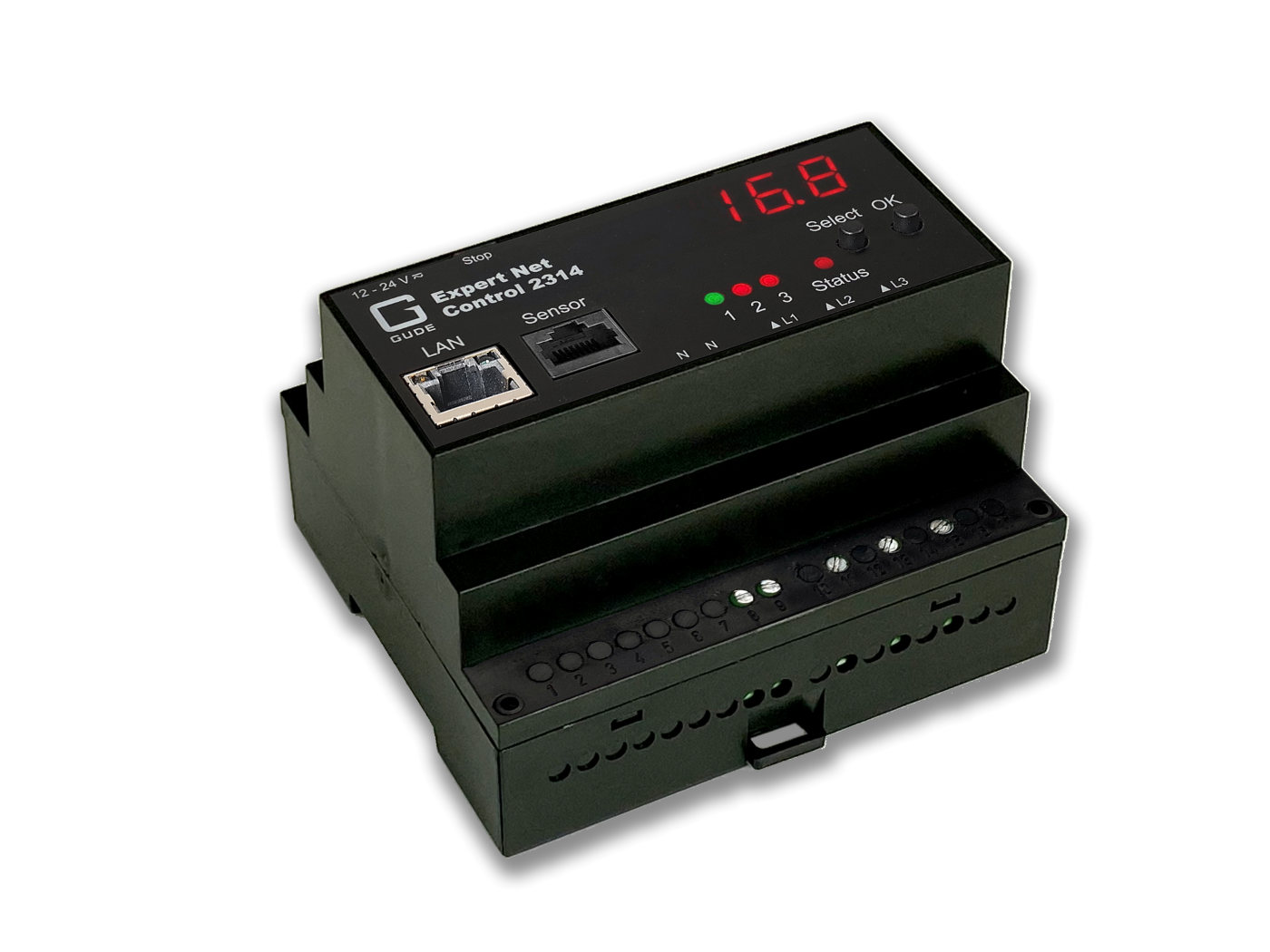

Le 2314‑1 est un module relais IP compact, conçu pour le pilotage et la supervision à distance d’équipements électriques dans les environnements audiovisuels, IT et industriels. Monté sur rail DIN, il s’intègre facilement dans une armoire technique ou un tableau de distribution tout en offrant des fonctions avancées de commande réseau et de mesure électrique.

Le module met à disposition trois sorties relais indépendantes, chacune pouvant être commandée individuellement via le réseau. Il permet ainsi d’activer, de couper ou de redémarrer des équipements tout en suivant précisément leur consommation électrique.

Pilotage réseau et automatisation

Le 2314‑1 permet un contrôle à distance sécurisé via les principaux protocoles réseau utilisés en supervision et en automatisation AV / IT.

Chaque relais peut être actionné manuellement, par commande réseau ou selon des règles programmées, facilitant la mise en place de scénarios d’exploitation ou de maintenance.

Protocoles supportés :

• HTTP / HTTPS
• SNMP (v1, v2c, v3)
• Telnet / SSH
• Modbus TCP
• MQTT
• Interface série RS232
• IPv6, SSL / TLS, Radius

Mesure électrique par sortie

Chaque sortie relais intègre une fonction de mesure énergétique détaillée, avec deux compteurs d’énergie par canal (un cumulatif et un réinitialisable).

Les principaux paramètres électriques sont disponibles pour chaque sortie, ce qui permet un suivi fin de la consommation, une détection précoce des anomalies et une optimisation énergétique des installations.

Supervision environnementale

Un port capteur RJ45 permet le raccordement de sondes GUDE plug & play (température, humidité, pression atmosphérique, etc.).

Les valeurs mesurées peuvent déclencher des alertes ou des actions automatiques sur les relais, renforçant la sécurité d’exploitation.

Fiabilité et sécurité d’exploitation

• Relais haute tolérance (High Inrush) limitant le risque de collage des contacts
• Watchdog par sortie pour redémarrage automatique d’équipements surveillés
• Temporisation automatique empêchant la commutation simultanée
• Communication chiffrée et contrôle d’accès réseau

Caractéristiques principales

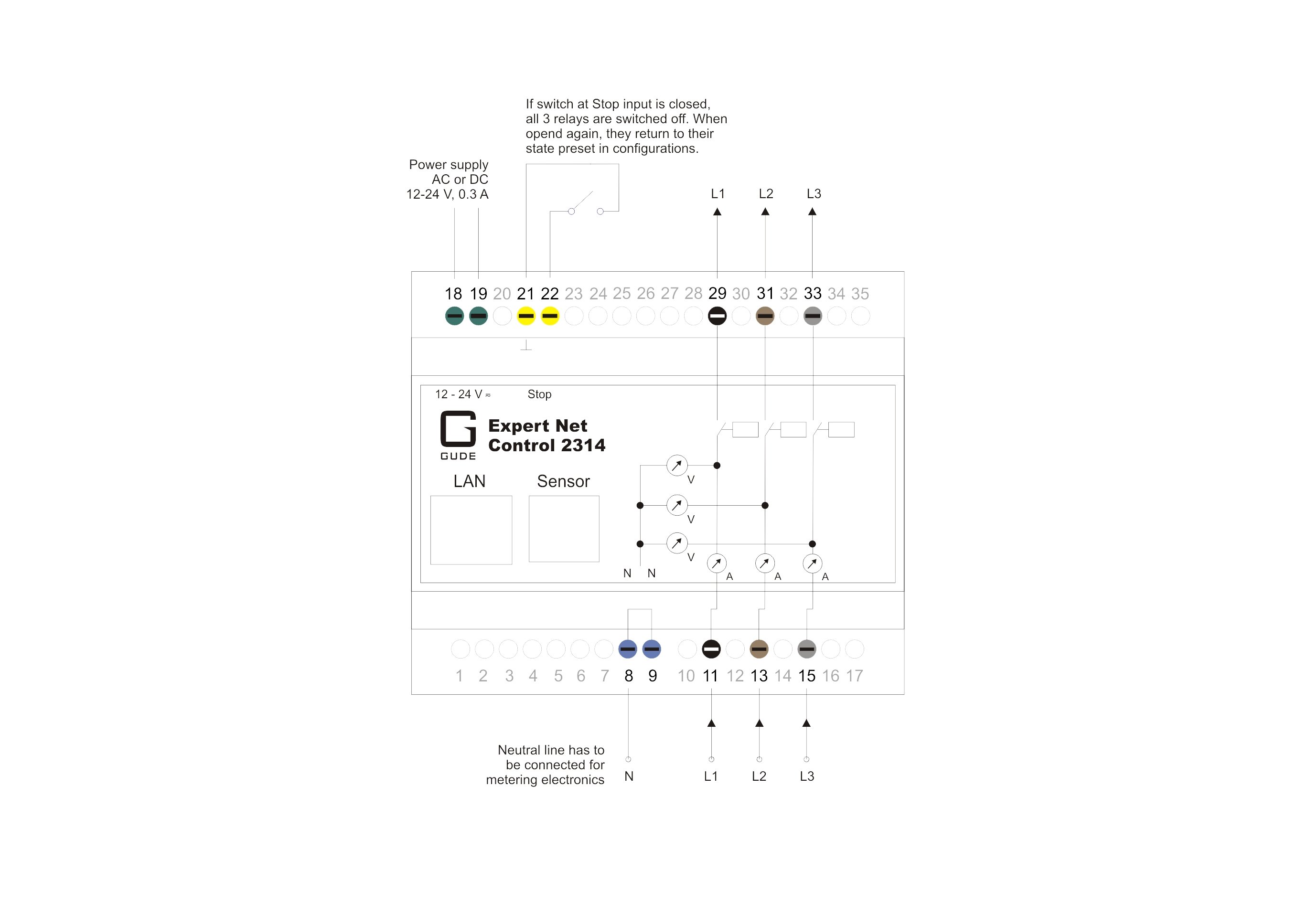

• 3 sorties relais sans potentiel, commandables individuellement
• Montage sur rail DIN
• Mesure énergétique par sortie avec compteurs indépendants
• 1 port capteur RJ45 pour supervision environnementale
• Interface Ethernet RJ45 10/100 Mb/s
• Alimentation 12–24 V AC / DC
• Boîtier compact adapté aux armoires techniques
