D510MX

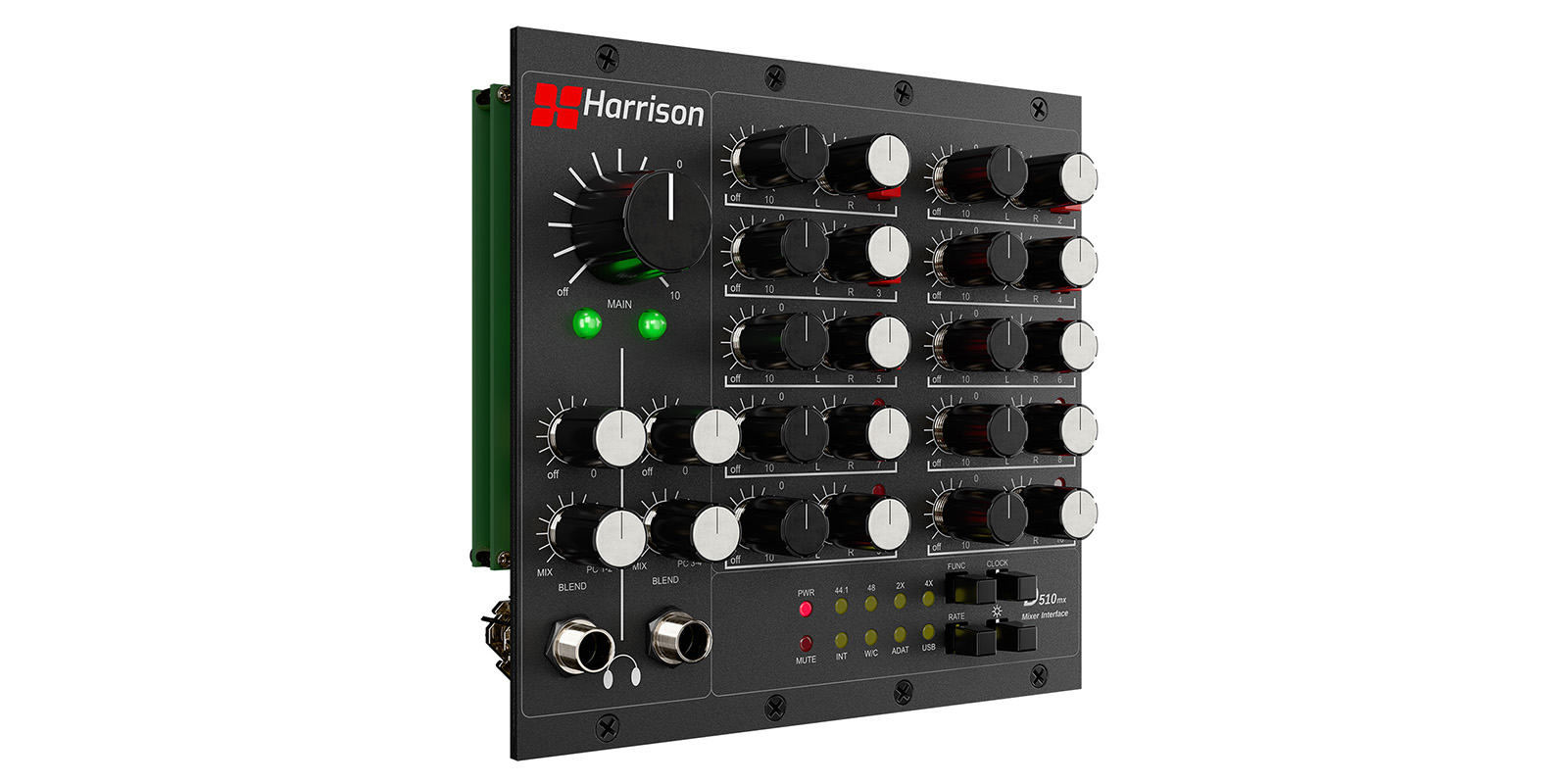

Mixeur analogique D510mx

Construisez votre mixeur analogique personnalisé au format 500

Associez le D510r au module de mixage D510mx en option pour transformer votre système en un puissant mixeur analogique 10entrées / 2 sorties. Conçu pour s'intégrer dans deux emplacements du rack Harrison D510r au format 500, le D510mx vous offre la flexibilité nécessaire pour créer des mixages stéréo à partir de n'importe lequel des huit emplacements de module série 500 restants, en plus des deux entrées analogiques des emplacements 9 et 10. Grâce aux contrôles de volume et de panoramique sur chaque canal, ainsi qu'aux deux sorties casque indépendantes avec « blend », bénéficiez de l'assise et de la profondeur « 3D » légendaire que le mixage analogique Harrison apporte aux productions tout en améliorant vos capacités de monitoring au casque.

Lorsqu'elles sont utilisées en combinaison avec la carte d'interface audio D510dante, les deux sorties casque peuvent créer des mixages de monitoring à partir de la sortie analogique directe ou de n'importe quel appareil connecté au réseau Dante.

Avec un nombre presque infini de configurations, le rack Harrison D510r associé au module de mixage D510mx peut créer un système d'enregistrement à huit canaux extrêmement puissant (et portable) logé dans seulement 3U – nous vous avions dit qu'il était flexible !

Spécifications du D510mx :

Entrées du D510mx

•    Gain minimum : <= -81 dB

o    Bruit pondéré A @ gain minimum : < -87 dBu

•    Unité 0 dB

o    THD+N, 1 kHz 10 dBu @ gain moyen : < 0,003 %

o Bruit pondéré A @ sans gain : < -87 dBu

•    Gain maximal : 11,5 dB

o    THD+N, 1 kHz 0 dBu @ gain maximal : < 0,003 %

o Bruit pondéré A @ gain maximal : < -85 dBu

•    Niveau d'entrée maximal : +24 dBu

•    Réponse en fréquence : 20 Hz – 20 KHz +/- 0,25 dB

•    Pan – loi de panoramique 3 dB

Entrées D510dante (lorsque l'interface D510dante en option est installée)

•    Niveau d'entrée maximal : +24 dBu

•    Réponse en fréquence : 20 Hz – 20 KHz +/- 0,25 dB

Sorties principales

•    Niveau de sortie maximal : +24 dBu

•    Gain minimal : <= -85 dB

o    Bruit pondéré A @ gain minimal : < -97 dBu

•    Unité 0 dB

o    THD+N, 1 kHz 10 dBu @ gain moyen : < 0,003 %

o Bruit pondéré A @ sans gain : < -87 dBu

•    Gain maximal : 9,5 dB

o    THD+N, 1 kHz 10 dBu @ gain maximal : < 0,003 %

o    Bruit pondéré A @ gain maximal : < -78 dBu

Sorties casque

•    Niveau de sortie maximal : +21 dBu

•    Gain minimal : <= -78 dB

o    Bruit pondéré A @ gain minimal : < -87 dBu

•    Gain maximal : 0 dB

o THD+N, 1 kHz 20 dBu à gain maximal : < 0,004 %

o    Bruit pondéré A à gain maximal : < -82 dBu

Mesure du signal

•    3 LED tricolores indiquant la présence du signal

o Vert : >= -14 dBu, + 4 dBu

o    Orange : >= +4 dBu, +18 dBu

o    Rouge : >= + 18 dBu

Connecteurs

•    Sortie casque stéréo TRS (2)
