PL-14
Accessoires - Commande murale déportée GR3-GR4
Présentation

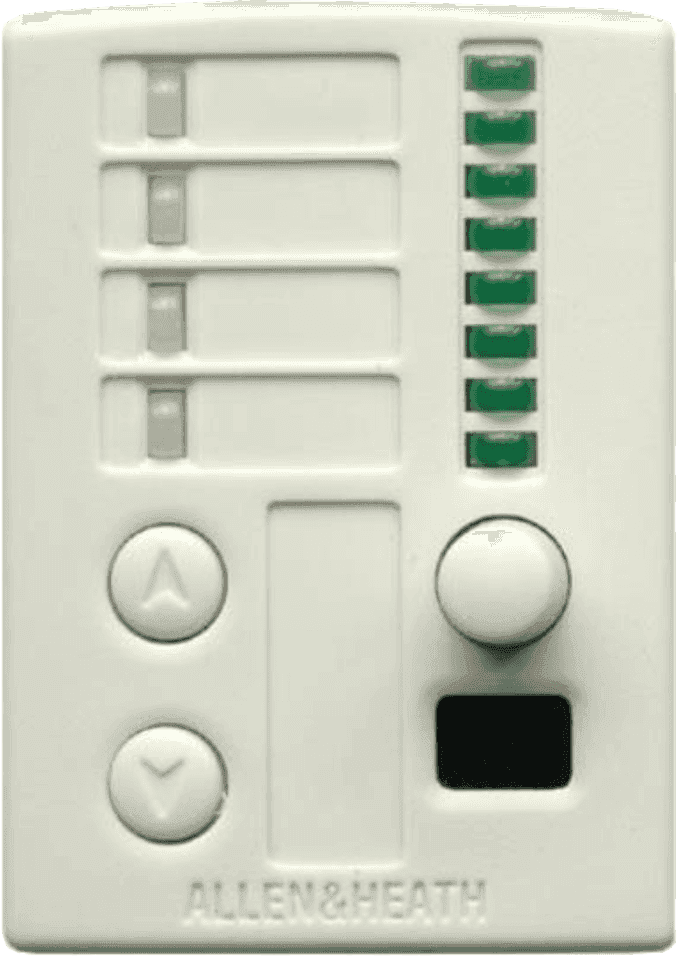

Télécommande PL-14
- Contrôle rotatif du volume avec quatre sélecteurs de source
- Connexion via un câblage Cat5e standard
- Connecteur RJ45 Link through pour l'ajout de contrôleurs supplémentaires (deux au maximum).
La PL-14 est une télécommande « intelligente » destinée à être utilisée avec les mélangeurs de zones audio GR4 d'Allen & Heath. Elle permet à un utilisateur non initié de contrôler localement la sélection de la source musicale et/ou le niveau audio.
Il est possible de connecter jusqu'à deux télécommandes : une seule, une pour chaque zone, ou une seule unité pour contrôler simultanément les deux zones. Un menu d'options de configuration permet à l'installateur de paramétrer ses fonctions afin de répondre aux exigences spécifiques de chaque application. Des commutateurs supplémentaires peuvent être câblés pour les configurations de regroupement de pièces et pour désactiver la télécommande lorsque les réglages ne doivent pas être modifiés.
La télécommande infrarouge portable PL-5 en option ajoute un contrôle sans fil et des fonctionnalités supplémentaires, notamment la mémorisation et le rappel de jusqu'à 4 préréglages de source/niveau.
Le PL-14 peut être monté dans un boîtier mural simple à l'aide de la plaque frontale standard fournie, ou sur un meuble à l'aide du gabarit de découpe. Il s'interface avec le GR3/4 à l'aide de câbles CAT5 standard. Le deuxième contrôleur se connecte en série avec le premier pour un câblage pratique en une seule ligne. Un espace est prévu sur le panneau pour un étiquetage personnalisé.
Spécifications
- Specs complémentaires :
- Compatibilité : Mélangeurs de zones analogiques Allen & Heath GR3 et GR4
- Commandes physiques :
- Encodeur rotatif de volume (ajustement du niveau en 32 pas de « off » à « on »)
- Touches de défilement/sélection de source musicale
- Indicateurs visuels :
- 4 LED d'indication de source (vert = sélectionné, rouge = muet)
- Vumètre / barre à 8 LED pour l'affichage du niveau audio
- Capteur infrarouge : Récepteur IR intégré (compatible avec télécommande optionnelle PL-5)
- Connectique :
- 1 port RJ45 « TO GR » (liaison vers le mélangeur GR3/GR4)
- 1 port RJ45 « LINK » (chaînage vers un second PL-14)
- Liaison : Câble standard CAT5 / RJ45 (contrôle des deux zones sur un seul câble)
- Capacité maximale : Jusqu'à 2 contrôleurs PL-14 par installation
- Options d'extension matérielle : Entrées pour commutateur de verrouillage des commandes (Disable) et commutateur de cloisonnement (Zone 2 follow Zone 1)
- Format d'installation : Montage en boîtier mural standard à simple unité (single gang) ou encastrement dans un meuble.
- Plaques murales fournies : Livré avec trois plaques frontales en aluminium peint prédécoupées aux formats standard UK (réf. AA10646), EU (réf. AA10647) et US (réf. AA10648).
